一、提取罐简述

提取就是通过溶剂(如水、乙醇)浸润、蒸馏、脱水、经受压力或离心力作用，或通过其他化学或机械工艺过程从物质中制取有效成分(如组成成分或汁液)的一个过程。提取设备就是实现这一过程的设备。成套的提取设备包括提取罐、冷凝器、冷却器、除沫器、油水分离器、循环泵等。提取设备是提取罐的总称。

单纯的就提取罐来讲，就是从某一类物质中提取一些有效成分如胶原蛋白、多肽、糖、茶多酚、色素等。提取罐主要应用于中药、调味品、制糖、农药等行业，应用较多的是中药煎煮，保健品提取，食品调味料提取。提取罐是无论水提、醇提、煎煮、反应、回收等工艺流程，均能适用，可以一罐多用，多工艺过程可以实现。

提取罐有多种形式，常见的有动态提取罐，静态提取罐，骨素提取罐，骨肽提取罐，精油提取罐，挥发油提取罐，小型提取罐，超声波提取罐，正锥型提取罐，直筒型提取罐，蘑菇型提取罐等。具体采用何种形式的提取罐，需要根据工艺要求进行配置，我公司专业生产各种提取罐，欢迎非标定制。

二、提取罐特点

1、提取罐的材质是采用国际通用的不锈钢304或316L，更高级别的要求是双向不锈钢22205或钛材等材质制造的，具有内外表面光滑洁净，不挂料，不积料等特点，是制药、食品卫生级要求较高的工厂的选择设备。

2、500L以下容积的提取罐根据有无搅拌系统可以设置有无容器法兰的两种结构，有搅拌系统的采用不锈钢容器法兰连接，方便安装搅拌及起吊检修，无搅拌系统的静态提取罐采用焊接结构，上设置人孔，方便投料。500L及以上的提取罐一般采用上下焊接的结构形式，上带投料口，下为大排渣门。这种中试提取罐一般带有DN400或DN500的人孔，可以进去装搅拌或者检修，罐内也是全部精抛光，卫生无死角，符合制药GMP标准。

3、提取罐封头的形式一般上椭圆封头，下锥底，排渣门为球冠形封头。这种样式美观，罐内圆滑过渡，卫生级别较高。

4、提取罐的搅拌形式，可以根据工艺要求采用桨式搅拌、锚式搅拌、框式搅拌、锚桨组合搅拌、框桨组合搅拌、螺旋式等多种形式。使用单位可以根据物料特点及使用工况，选择一种或多种搅拌形式。我公司多年专注于不锈钢提取罐的设计与制造，具有丰富的经验，我们的提取罐保证可以达到用户的使用要求。

5、提取罐的其他配置可以根据需要进行选配如清洗、计量、管口多少、密封形式等。我公司都可以根据用户的工艺要求等进行配制。

6、关于提取罐的选型，请用户提供物料特性、工作温度、工作压力、转速等相关基本要求，我公司可以根据需要设计和制造，欢迎来电咨询洽谈。

7、提取罐成套设备主要由主罐(提取罐主体)、捕沫器、冷凝器、冷却器、和油水分离器、过滤器、泵等七部分结构组成。提取罐是主罐，提取罐是提取反应的主体，在提取罐内实现原料的煎煮，升温，降温，蒸发，回流等。提取罐一般是采用排渣门出料，方便快捷安全。捕沫器顶部设置快装盖，以便于拆卸消泡件构，内置消泡件构易于拆卸和清洗。冷凝器、冷却器、汽液分离器、过滤器等根据实际情况设计如：工作压力、换热面积、壳程壁厚、列管规格等。

三、选型依据

提取罐的选型需注意的主要因素：

(1)物料特性：如粘度、密度、吸水性、挥发性、腐蚀性等，物料有特殊性的要特别说明。

(2)使用工况：使用温度、使用压力

(3)综合技术条件：加热时间、处理时间的、控制系统的要求、工艺管口配备说明、厂房条件，水电气情况说明。

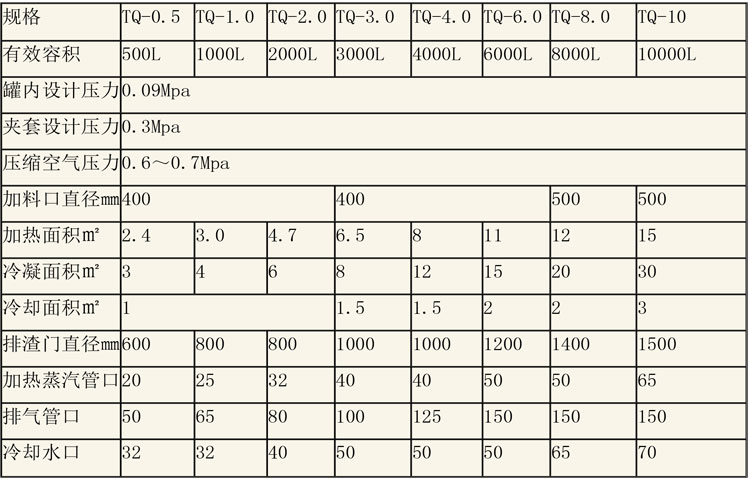

四、常用提取罐规格选型参照表
