一、单效浓缩器：

单效浓缩器特点适用于中药、西药、葡萄糖、酿酒、淀粉、口服液、化工、食品、天然用味品、食品添加剂、味精、乳品等工业酒精回收，单效浓缩器能用于批量小、品种多的热敏性低的真空浓缩。

1、酒精回收： 回收能力大，采用真空浓缩流程。比老型同类单效浓缩器提高生产率5-10倍，降低能耗30%，具有投资小，回收效益高的特点。

2、浓缩液料： 单效浓缩器采用外加热自然循环与真空负压蒸发相结合的方式，蒸发速度快，浓缩比可达1.3，液料在全密封状态无泡沫浓缩，用单效浓缩器浓缩出来的药液，具有无污染，药味浓的特点，而且清洗方便(打开加热器的上下盖即可进行清洗)。单效浓缩器操作简单，占地面积小。加热器、蒸发器采用不锈钢保温结构，保温层外用不锈钢薄板制作外壳，表面做镜面或亚光处理。

二、结构与性能：

单效浓缩器由加热室、分离器、除沫器、汽液分离器、冷凝器、冷却器、贮液桶、循环管等部件组成，整套单效浓缩器设备采用优质不锈钢材料制成。

加热室内部为列管式，壳程接入生蒸汽，加热列管内部的液体，加液室并配有压力表、安全阀，以确保生产安全。

单效浓缩器分离室正面设有视镜，供操作者观察料液的蒸发情况，后面人孔便于更换品种时清洗室内部，并设有温度表、真空表，以便观察掌握蒸发室内部的料液温度与负压蒸发时的真空度。

三、工作原理：

生蒸汽进入加热室的列管外面，将料液加热上升，从喷管喷入蒸发室，进行汽液分离，其料液从循环管回到加热室下部再加热，料液受热又喷入蒸发室开成循环。单效浓缩器料液浓缩到一定的程度，经取样确定合格后由出料口出料，蒸发室蒸发出来的蒸汽经除沫器消除泡沫再经汽液分离器，部份料液返回蒸发室，其余二次蒸汽由冷凝器与冷却器冷却成液体进入贮液桶，最后不凝气体排入大气或真空泵带走。

四、根据用户不同需求，可采用执行的设计、制作、检验标准如下：

1. SFDA 《药品生产质量管理规范》2010年版

2.《医药工业洁净厂房设计规范》(GB50457-2008)

3. GAMP药品生产自动化管理规范

4. GB150.1~150.4-2011《钢制压力容器》

5. NB/T47003.1-2009《钢制焊接常压容器》

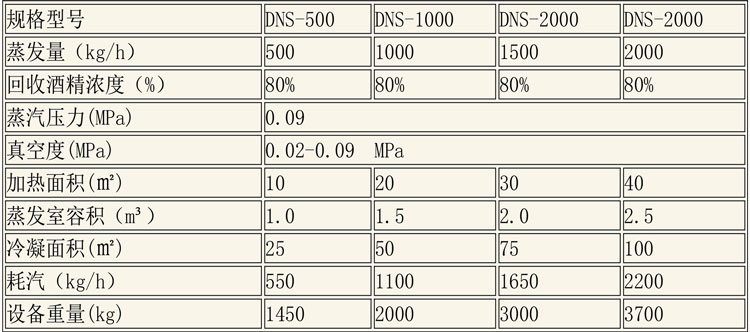

五、技术参数：
